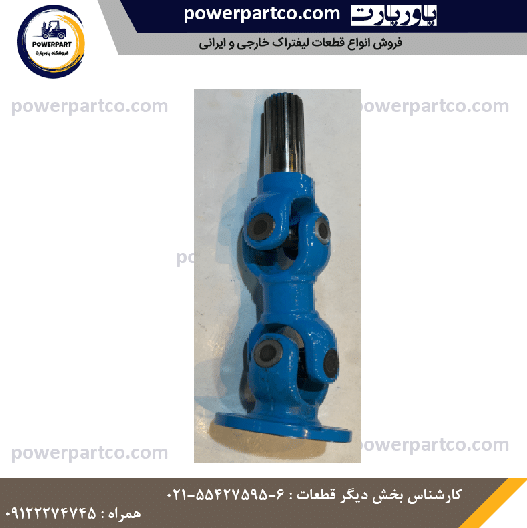

گاردان لیفتراک تویوتا ۵ تن 15Z

لیفتراک‌های سنگین مانند لیفتراک تویوتا ۵ تن (Toyota 5-Ton Forklift) به دلیل جابه‌جایی بارهای بسیار سنگین در شرایط سخت صنعتی و محیط‌های ناهموار، نیازمند سیستم انتقال قدرت با دوام و مقاوم هستند. یکی از مهم‌ترین اجزای این سیستم، میل گاردان (Drive Shaft / Propeller Shaft) است.

در مدل‌های ۵ تن تویوتا مجهز به موتور قدرتمند 15Z (دیزلی ۶ سیلندر)، گاردان وظیفه انتقال گشتاور بالا و نیروی چرخشی از خروجی گیربکس (Torque Converter / Transmission) به دیفرانسیل و اکسل جلو را بر عهده دارد. انتخاب گاردان اورجینال یا باکیفیت بالا، تضمین‌کننده عملکرد روان، کاهش لرزش‌های کابین و افزایش طول عمر قطعات گیربکس و دیفرانسیل خواهد بود.

 میل گاردان لیفتراک تویوتا ۵ تن 15Z چیست و چگونه کار می‌کند :

میل گاردان یک محور فولادی مقاوم و توخالی (یا در برخی بخش‌ها توپر) با بالانس دینامیکی دقیق است که نیروی دورانی را میان دو محوری که در یک راستای ثابت قرار ندارند منتقل می‌کند.

به دلیل ارتعاشات شاسی و تغییر زاویه بین گیربکس و اکسل در حین حرکت لیفتراک (به‌ویژه هنگام حمل بارهای ۵ تنی)، گاردان به کمک چهارشاخ گاردان (Universal Joint) و هزارخار (Slip Yoke / Spline) انعطاف‌پذیری لازم در زاویه و طول را فراهم می‌سازد تا انتقال قدرت بدون ضربه انجام گیرد.

 اجزای تشکیل‌دهنده مجموعه گاردان لیفتراک تویوتا :

• لوله اصلی گاردان (Shaft Tube): ساخته شده از آلیاژ فولادی سخت‌کاری شده مقاوم در برابر پیچش‌های ناشی از گشتاور بالای موتور 15Z.
• چهارشاخ گاردان (U-Joint): رابط صلیبی شکل همراه با بلبرینگ‌های سوزنی (Needle Bearings) و کاسه‌نمدها که امکان چرخش در زوایای مختلف را فراهم می‌کند.
• فلنج‌ها و یوک‌ها (Flange Yoke / End Yoke): محل اتصال پیچ و مهره‌ای گاردان به فلنج گیربکس و دیفرانسیل.
• هزارخار کشویی (Spline Shaft): امکان تغییر طول میلی‌متری گاردان هنگام ارتعاشات و فشارهای مکانیکی را بدون اعمال تنش به شفت گیربکس می‌دهد.
• گریس‌خورها (Grease Nipples): برای روان‌کاری منظم بلبرینگ‌های چهارشاخ و بخش کشویی.

علائم خرابی و فرسودگی گاردان لیفتراک ۵ تن تویوتا :

تشخیص زودهنگام خرابی گاردان از بروز خسارت‌های سنگین به گیربکس و دیفرانسیل جلوگیری می‌کند. مهم‌ترین علائم عبارتند از:

1. لرزش و ویبره شدید در زیر کابین یا پدال‌ها: به خصوص زمانی که لیفتراک شتاب می‌گیرد یا زیر بار سنگین حرکت می‌کند.
2. شنیدن صدای تقه (Clunking Sound) هنگام تغییر جهت: هنگام تعویض دنده از جلو به عقب (Forward/Reverse) یا شروع حرکت.
3. صدای جیرجیر یا ساییدگی مداوم: نشان‌دهنده خشکی یا خرد شدن بلبرینگ‌های سوزنی چهارشاخ گاردان.
4. لقی ملموس شفت: حرکت غیرعادی با دست به سمت بالا، پایین یا طرفین هنگام خاموش بودن دستگاه.
5. نشتی روغن از کاسه‌نمد خروجی گیربکس یا ورودی دیفرانسیل: ناشی از لنگی گاردان و فشار جانبی به شفت‌ها.

دلایل اصلی خرابی زودهنگام گاردان :

• عدم گریس‌کاری دوره‌ای: خشک ماندن چهارشاخ و هزارخار از اصلی‌ترین دلایل قفل شدن و بریدن گاردان است.
• اضافه‌بار (Overload): حمل بار بیش از ظرفیت اسمی ۵ تن که باعث تاب برداشتن لوله گاردان یا شکستن چهارشاخ می‌شود.
• ضربه فیزیکی به زیر شاسی: برخورد موانع، سنگ‌ها یا پالت‌ها با میله گاردان.
• نصب غیرتخصصی: عدم رعایت هم‌راستایی و بستن نامتقارن پیچ‌های فلنج.
